Vuotojuoru - Vuodonilmaisin

Uusi malli isoille putkille 35-76,1mm
Elastisen suppilorakenteen ansiosta sopii kaikille putkille kuparista komposiittiin

Käyttötarve tulee rakennusmääräyksistä:

Ympäristöministeriön asetus vesi- ja viemärilaitteistoista 13.2 §
Vuotojen havaittavuus
Vesivuotojen havaitsemiseksi on käytettävä rakenteellisia ratkaisuja,jotka ohjaavat vuotoveden näkyville. Pystyjakojohdoissa on oltava mekaaniset tai rakenteelliset vuodonilmaisimet kerroksittain, elleivät jakojohdot ole näkyvissä.

Toiminta:

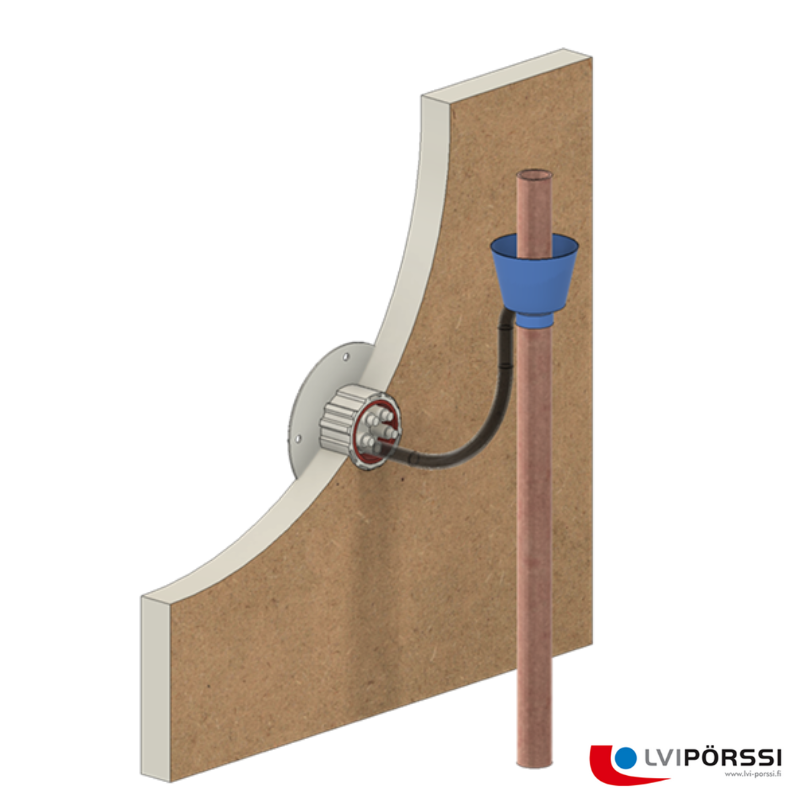

Kerrostalon pystyjakoputkiin kerroksittain asennettavat vuotosuppilot keräävät putkista sekä putkia ympäröivistä eristeistä mahdollisen vuotoveden.
Vuotovesi kulkeuttuu vuotoputkea pitkin seinän läpi vesitiiviin vuodonilmaisimen kautta näkyville. Esim. kylpyhuoneeseen

Yhteen vuodonilmaisimeen voidaan kytkeä 1 - 5 vuotosuppiloa avaamalla tarvittava määrä holkkeja. Täten läpivienti pysyy vesitiiviinä vaikka vain yksi suppilo kytketään.

Vuotosuppilo on valmistettu elastisesta muovista, joka on helppo leikata oikealle putkikoolle. Joustavasta materiaalista valmistettuna suppilon liitos on tiivis ilman erillisiä tiivistysaineita.
Putkieriste tulee vuotosuppilon sisään asti jolloin siihen keräytyy myös eristeeseen mahdollisesti imeytynyt vesi. Tukikannen sekä vuotoletkun holkin patentoitu rakenne estää eristeen tukkimasta letkua.

Tuotenumero	Nimi	Lisätiedot	Lisää tarjouspyyntöön

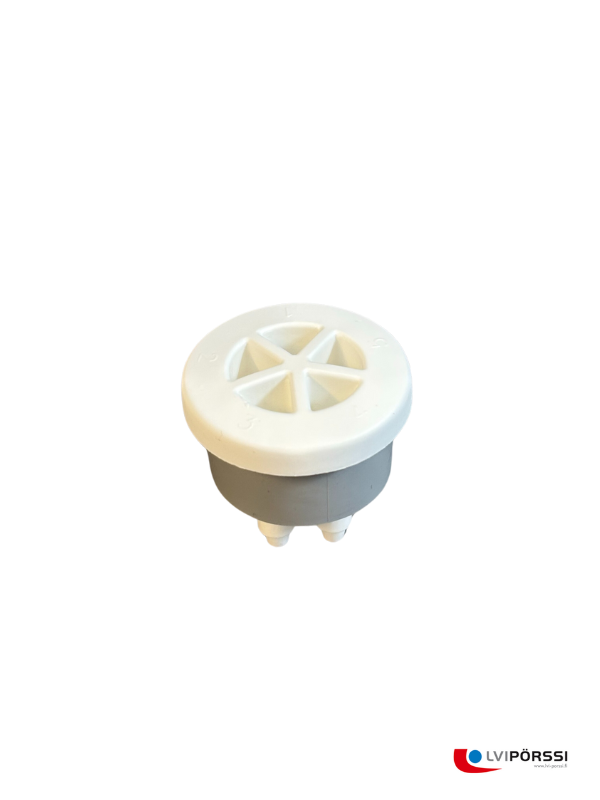

4579421	VUODONILMAISIN LÄPIVIENTI VALKOINEN	5 LETKULLE TIIVISTEELLÄ	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.

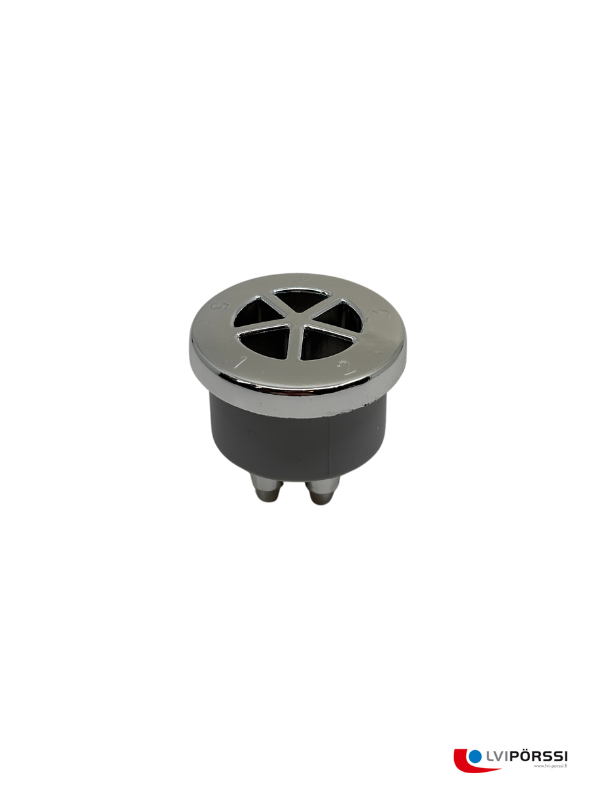

4579423	VUODONILMAISIN LÄPIVIENTI KROMATTU	5 LETKULLE, TIIVISTEELLÄ	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.

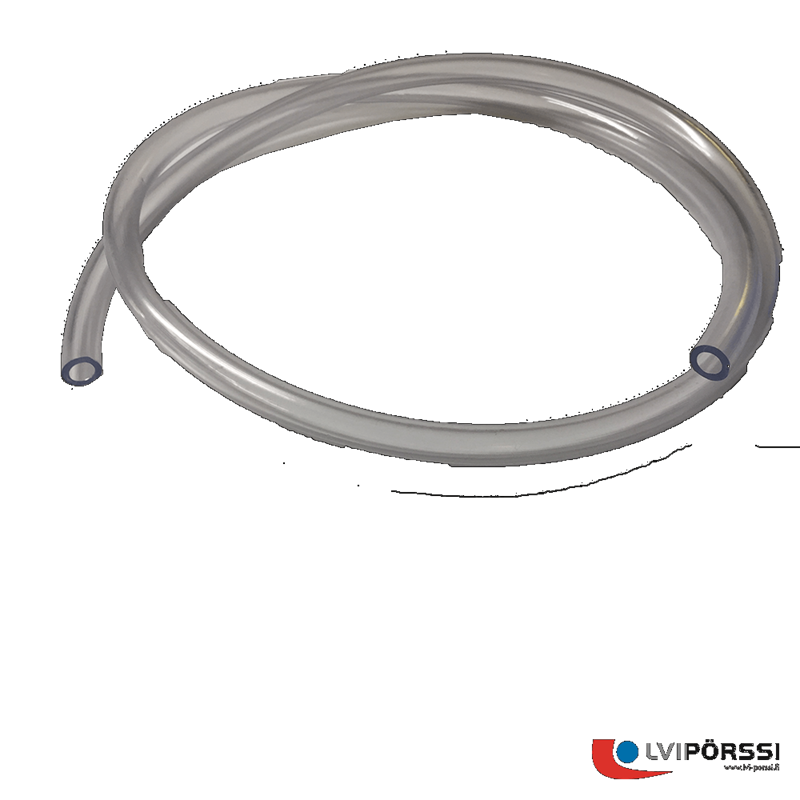

4579422	VUODONILMAISIN LETKU 6/9	KIRKAS 50M KELA	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
V2007	VUODONILMAISIN LETKU 6/9 KIRKAS	1,5M katkaistu	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.

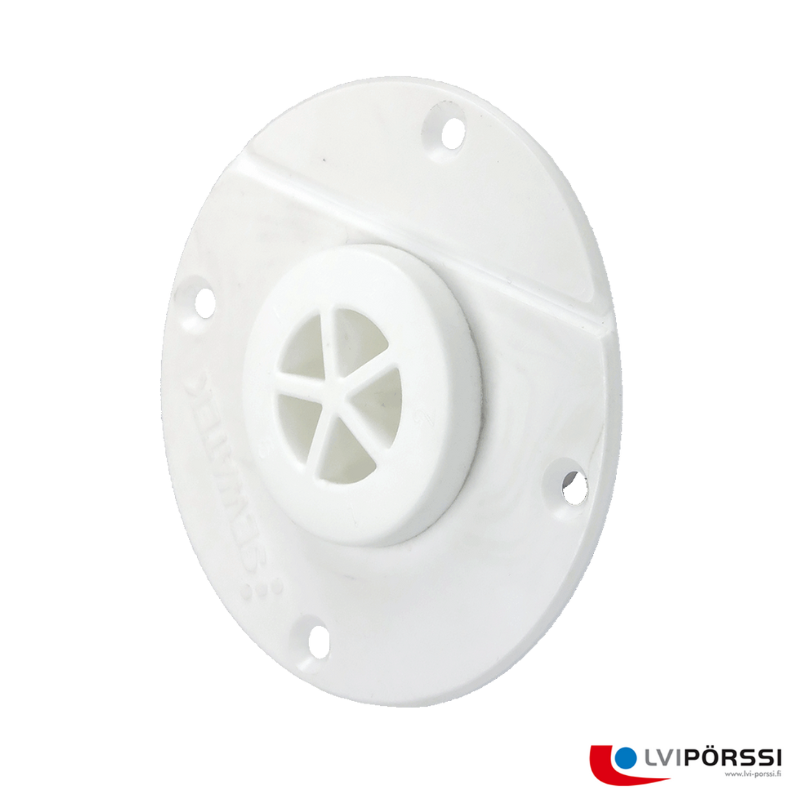

4579421PK	VUODONILMAISIN LÄPIVIENTI VALKOINEN	5 LETKULLE TIIVISTEELLÄ, PALOKATKOLLA	kpl Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.

Vuodonilmaisimen osat:

Vuotosuppilo
Elastisesta materiaalista tehdyn vuotosuppilon saa kätevästi katkaistua esim. mattopuukolla sopivasta kohdasta ja kiinnitettyä letkukiristimellä putkeen tiiviisti. Suppilossa katkaisu merkinnät yleisimille kupari ja komposiitti putkille.

Tukikansi
Vuotosuppilon päälle tuleva tukikansi varmistaa suppilon muodossa pysymisen sekä pitää putkeneristeen paikallaan estäen sen valumisen suppiloon. Kannessa oleva läpivientiristikko mahdollistaa asennuksen eri putkikokoihin, ohjaten mahdollisen vuodon myös eristeistä suppiloon.

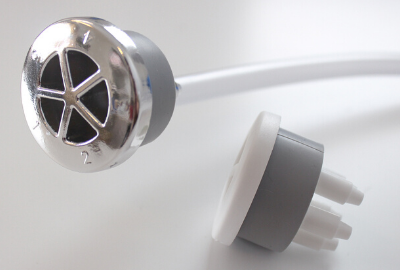

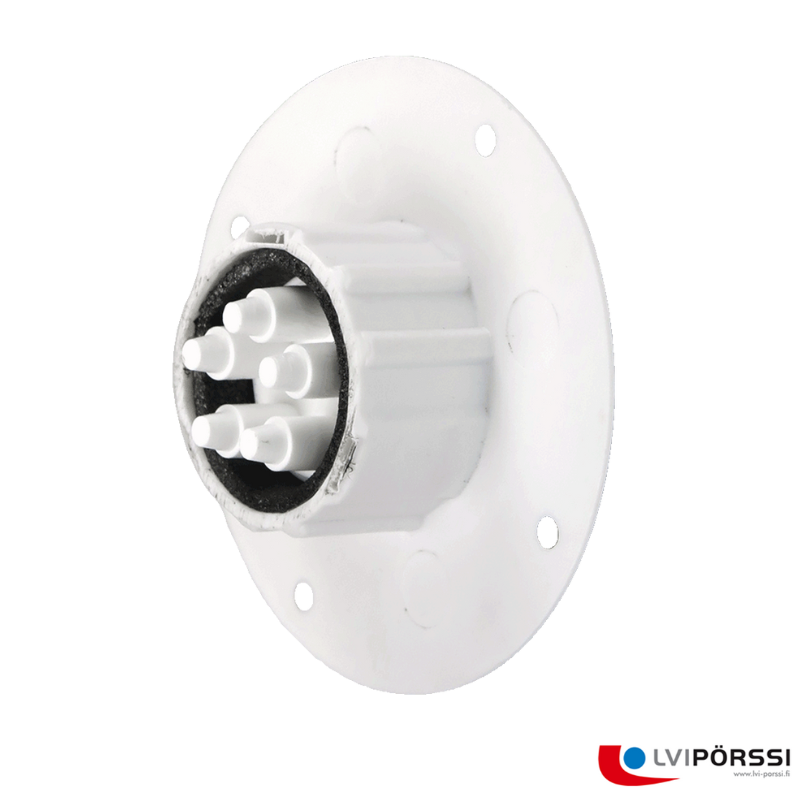

Vuodonilmaisin

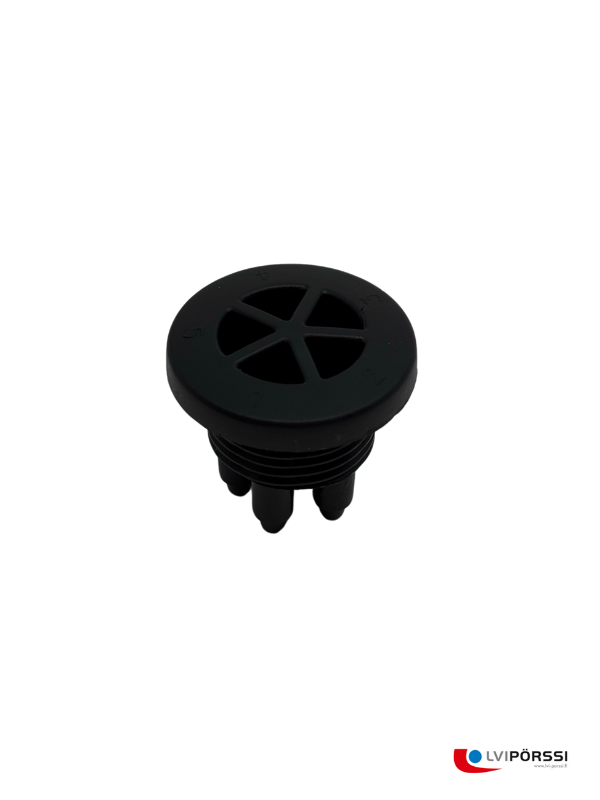

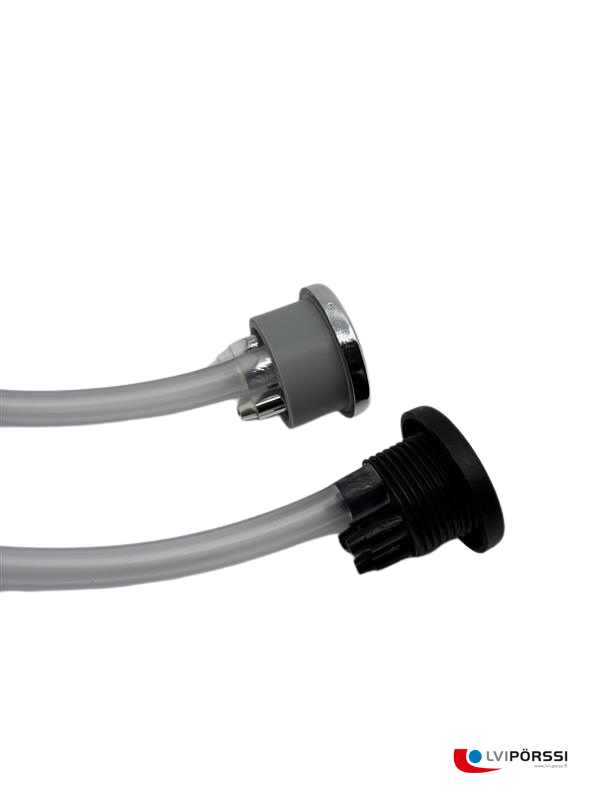

Seinään asennettava vuodonilmaisin on helppo asentaa eri vahvuisiin seinärakenteisiin mukana olevalla Läpivientitiivisteellä, johon vuodonilmaisin kiilautuu tiivistäen seinän läpiviennin. Yhteen vuodonilmaisimeen voidaan kytkeä viisi vuotosuppiloa.

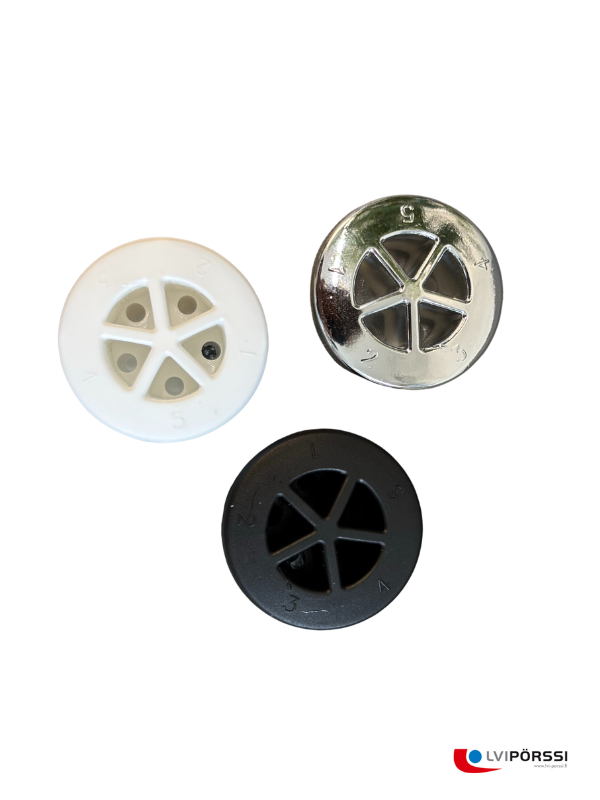

Läpivientiliittimen numeroiduista (5) lohkoista on helppo tunnistaa vuotava putki liitospöytäkirjojen perusteella.
Siisti huomaamaton Läpivientiliitin antaa huolitellun ulkonäön kylpyhuoneelle tai muulle näkyvälle tilalle.

Saatavana Valkoisena ja Kromattuna

MagiCad mallit ladattavissa:
https://redir.magicad.cloud/product/96e617d6-ab32-405f-9336-2363d45f81dd

Vuodonilmaisin datasheet 520 KB

Vuotojuoru asennusohje 1 1 3 MB
