Omavalmiste

Vuotojuoru - Vuodonilmaisn

Käyttötarve tulee rakennusmääräyksistä:

Ympäristöministeriön asetus vesi- ja viemärilaitteistoista 13.2 §
Vuotojen havaittavuus
Vesivuotojen havaitsemiseksi on käytettävä rakenteellisia ratkaisuja,jotka ohjaavat vuotoveden näkyville. Pystyjakojohdoissa on oltava mekaaniset tai rakenteelliset vuodonilmaisimet kerroksittain, elleivät jakojohdot ole näkyvissä.

Toiminta:

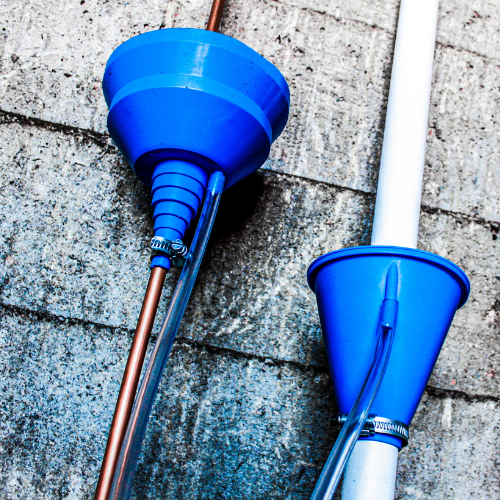

Kerrostalon pystyjakoputkiin kerroksittain asennettavat vuotosuppilot keräävät putkista sekä putkia ympäröivistä eristeistä mahdollisen vuotoveden.

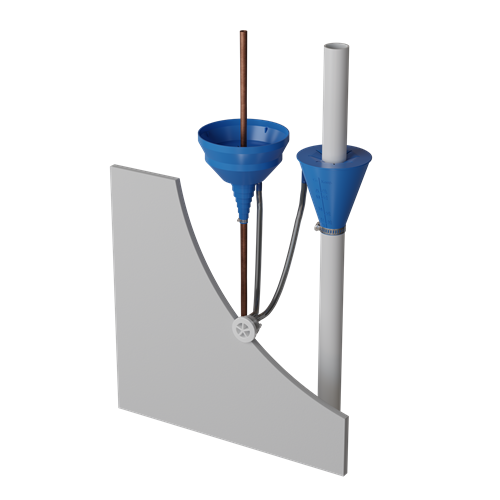

Vuotovesi kulkeuttuu vuotoputkea pitkin seinän läpi vesitiiviin vuodonilmaisimen kautta näkyville. Esim. kylpyhuoneeseen

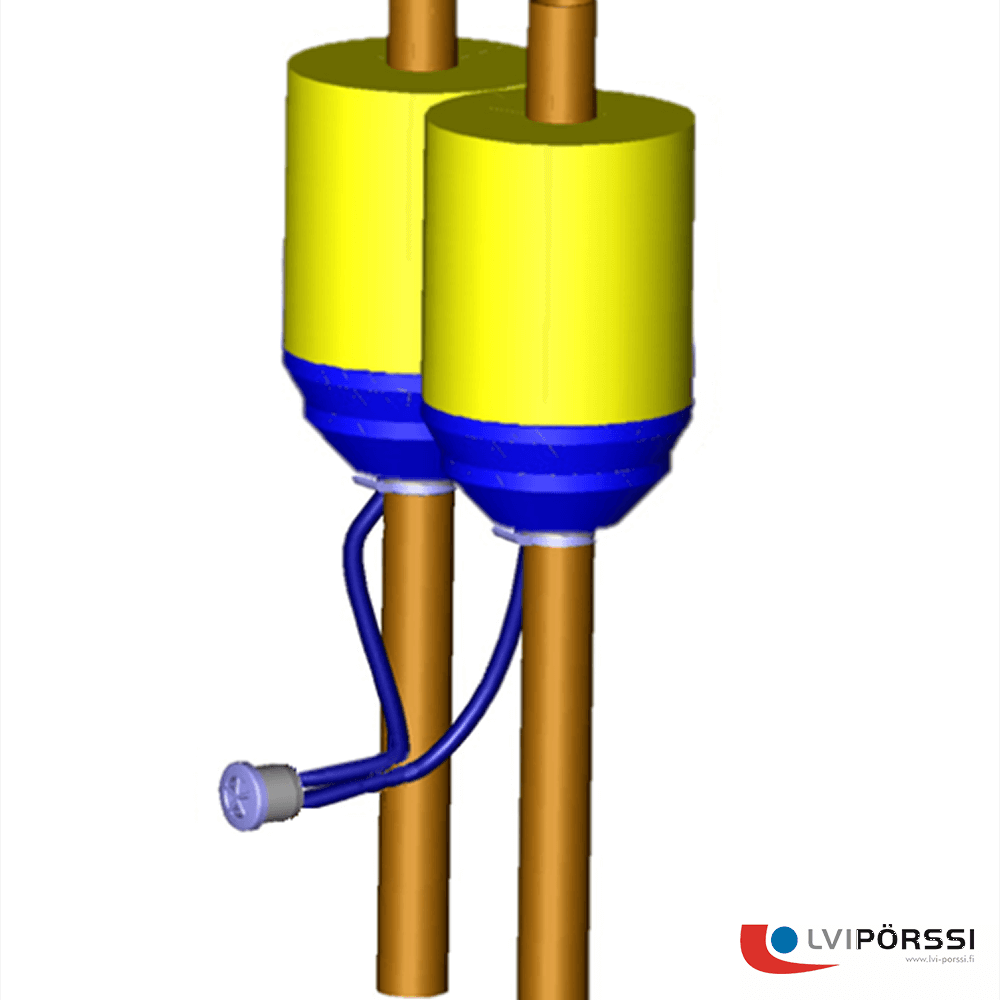

Yhteen vuodonilmaisimeen voidaan kytkeä 1 - 5 vuotosuppiloa avaamalla tarvittava määrä holkkeja. Täten läpivienti pysyy vesitiiviinä vaikka vain yksi suppilo kytketään.

Vuotosuppilo on valmistettu elastisesta muovista, joka on helppo leikata oikealle putkikoolle. Joustavasta materiaalista valmistettuna suppilon liitos on tiivis ilman erillisiä tiivistysaineita.

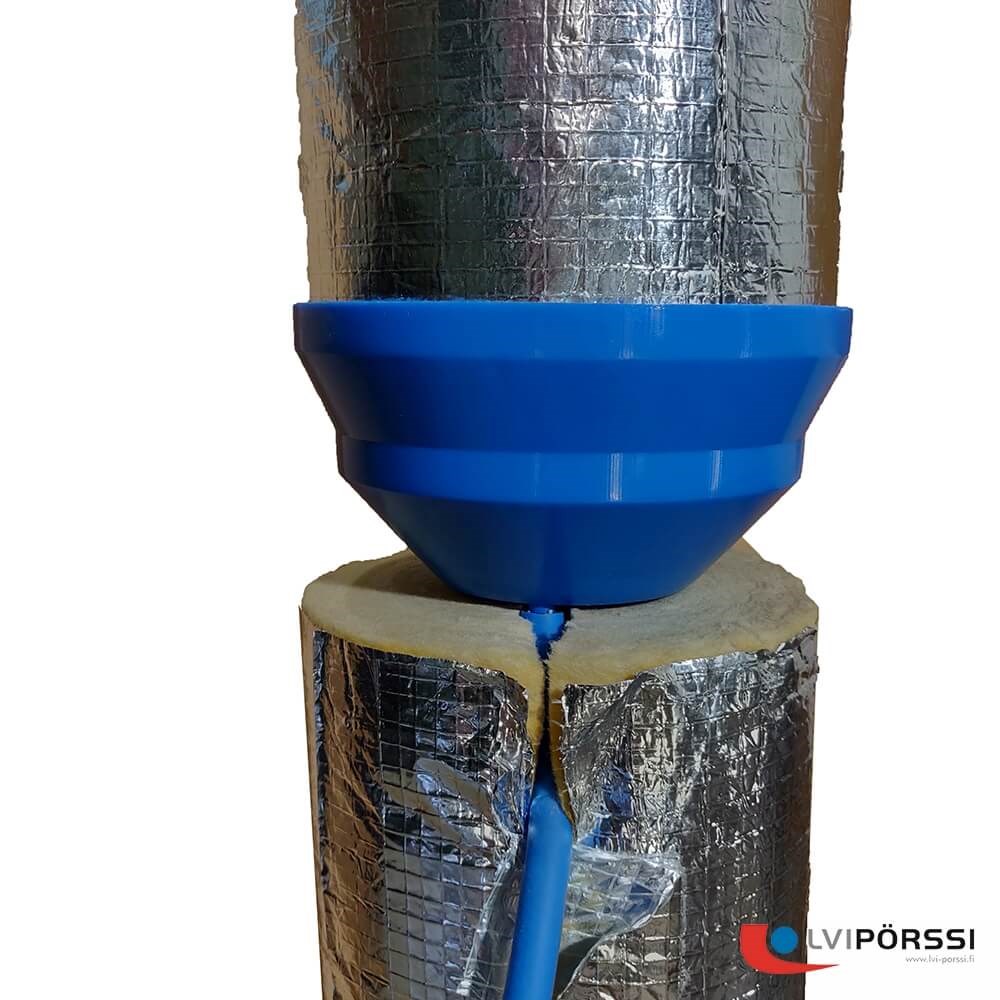

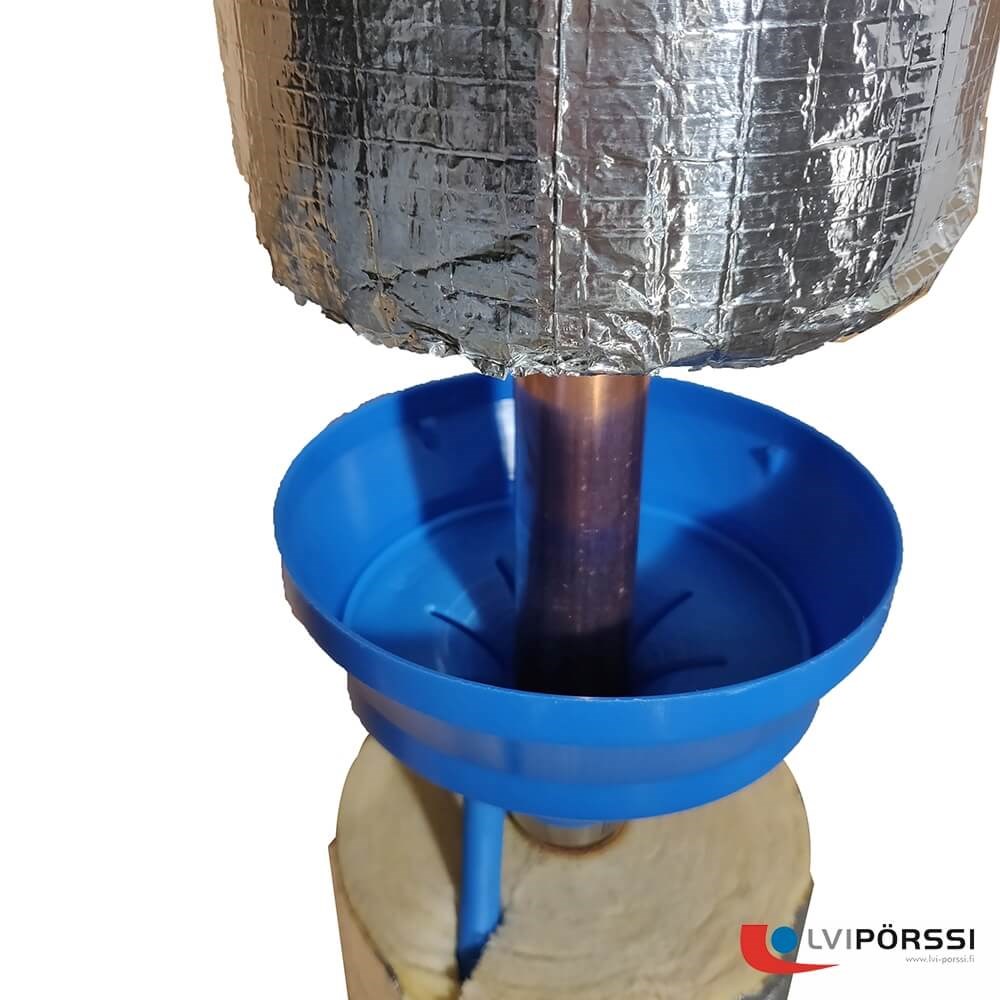

Putkieriste tulee vuotosuppilon sisään asti jolloin siihen keräytyy myös eristeeseen mahdollisesti imeytynyt vesi. Tukikannen sekä vuotoletkun holkin patentoitu rakenne estää eristeen tukkimasta letkua.

Tuotenumero Nimi Lisätiedot Lisää tarjouspyyntöön
4579424 VUODONILMAISIN SUPPILO 10-35mm *SIS. KANSI
kpl
Lisää
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
4579421 VUODONILMAISIN LÄPIVIENTI VALKOINEN 5 LETKULLE TIIVISTEELLÄ
kpl
Lisää
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
4579423 VUODONILMAISIN LÄPIVIENTI KROMATTU 5 LETKULLE, TIIVISTEELLÄ
kpl
Lisää
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
4579422 VUODONILMAISIN LETKU 6/9 KIRKAS 50M KELA
kpl
Lisää
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.

Liittyvät tuotteet

Tuotenumero Nimi Lisätiedot Lisää tarjouspyyntöön
4579422 VUODONILMAISIN LETKU 6/9 KIRKAS 50M KELA
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
4579421 VUODONILMAISIN LÄPIVIENTI VALKOINEN 5 LETKULLE TIIVISTEELLÄ
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
4579423 VUODONILMAISIN LÄPIVIENTI KROMATTU 5 LETKULLE, TIIVISTEELLÄ
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.

Katso myös

Vuodonilmaisimen osat:

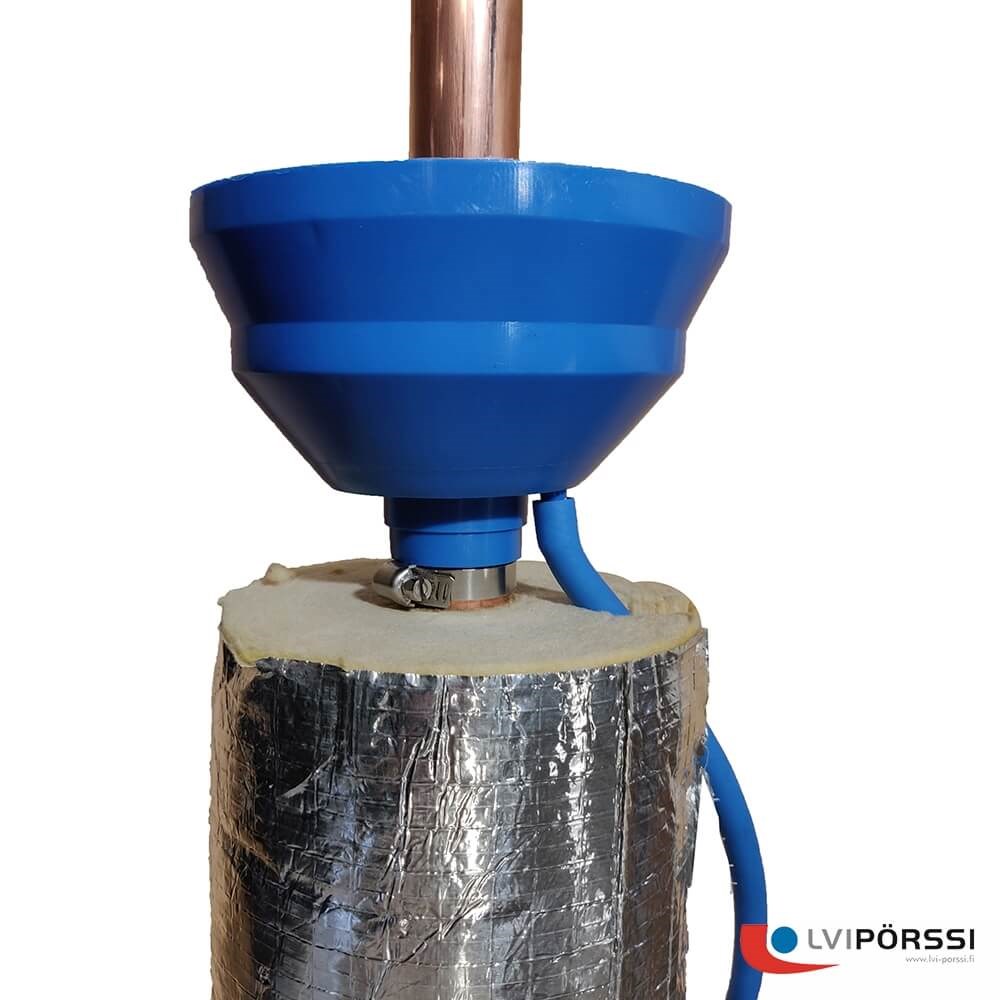

Vuotosuppilo

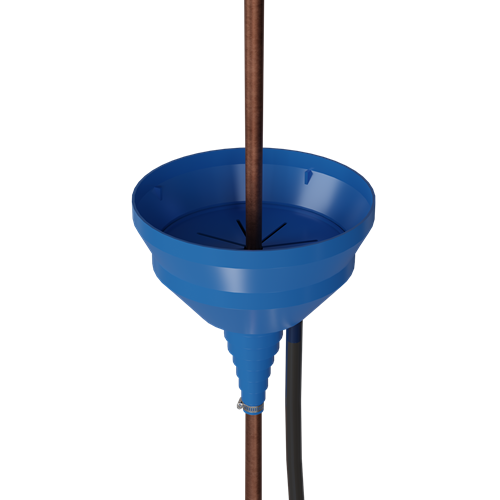

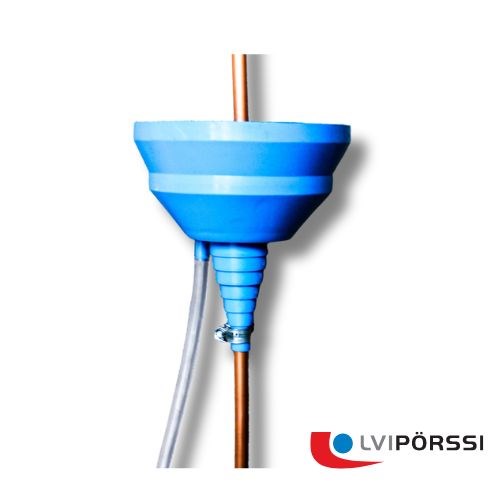

Elastisesta materiaalista tehdyn vuotosuppilon saa kätevästi katkaistua esim. mattopuukolla sopivasta kohdasta ja kiinnitettyä letkukiristimellä putkeen tiiviisti. Suppilo on porrastettu ja mitoitettu 10, 12, 15, 18, 22, 28, 32 ja 35 mm putkille 130 mm eristevahvuuteen saakka.
Vuotosuppilon letkuliitännässä on sihtimuoto, joka estää mahdollista putkieristysvillaa tai muita epäpuhtauksia tukkimasta letkuliitäntää sekä vuotoletkua.

Tukikansi

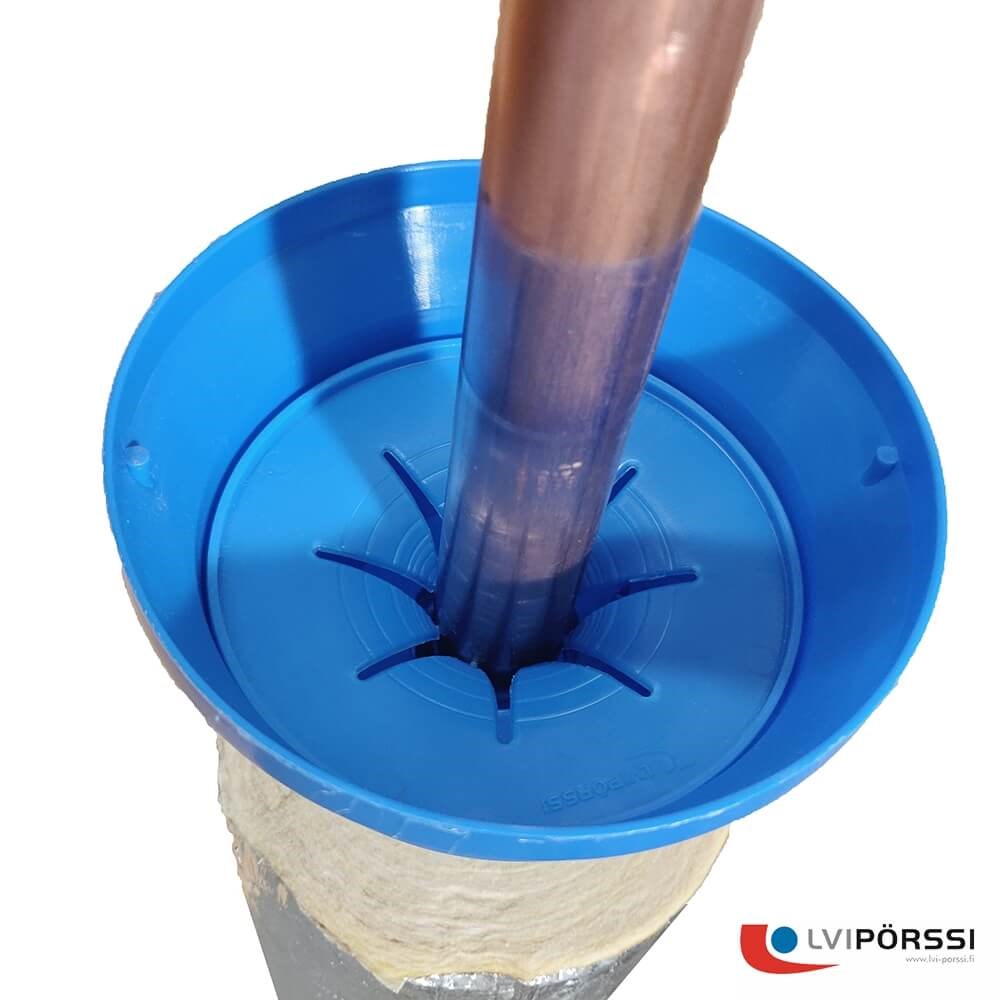

Vuotosuppilon sisälle tuleva tukikansi varmistaa suppilon muodossa pysymisen sekä pitää putkeneristeen paikallaan estäen sen valumisen suppiloon. Kannessa oleva läpivientiristikko mahdollistaa asennuksen eri putkikokoihin, ohjaten mahdollisen vuodon myös eristeistä suppiloon.

Vuodonilmaisin
Seinään asennettava vuodonilmaisin on helppo asentaa eri vahvuisiin seinärakenteisiin mukana olevalla Läpivientitiivisteellä, johon vuodonilmaisin kiilautuu tiivistäen seinän läpiviennin. Yhteen vuodonilmaisimeen voidaan kytkeä viisi vuotosuppiloa.
Läpivientiliittimen numeroiduista (5) lohkoista on helppo tunnistaa vuotava putki liitospöytäkirjojen perusteella.
Siisti huomaamaton Läpivientiliitin antaa huolitellun ulkonäön kylpyhuoneelle tai muulle näkyvälle tilalle.

Saatavana Valkoisena ja Kromattuna

MagiCad mallit ladattavissa:
https://redir.magicad.cloud/product/96e617d6-ab32-405f-9336-2363d45f81dd
