Raaka-aine ABS.
Venttiilien asennus on nopeaa ja helppoa, liitetään kanavistoon ilman kiinnityskehystä lukuunottamatta saunaventtiilejä.

Vakioväri on valkoinen, mutta venttiileitä on saatavilla myös kromin ja messingin värisellä metallipinnoitteella.

Tuotenumero Nimi Lisätiedot Lisää tarjouspyyntöön

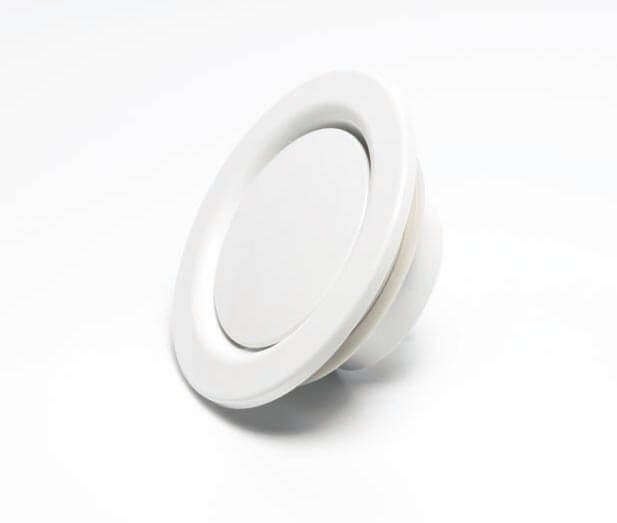

8724000 POISTOILMAVENTTIILI EHP-100
kpl
Lisää
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
8724003 POISTOILMAVENTTIILI EHP-125
kpl
Lisää
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
8724006 TULOILMAVENTTIILI EHKTS-100
kpl
Lisää
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
8724048 TULOILMAVENTTIILI EHKTS-125
kpl
Lisää
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.

Venttiilien säätö

  • Paine-eromittaus kuvan osoittamasta kohdasta
  • Säätö kiertämällä venttiilikaraa (nousu 1 mm / kierros)
  • Nollataso venttiilin kiinniasento

Venttiilin säätöasentoa muutetaan pyörittämällä kartiota myötä- tai vastapäivään. Yksi kierros vastaa 1 mm etäisyyden muutosta. Venttiilien ns. 0-asennossa kartio on kiinni kehyksessä. Mittaustulkilla mitattuna tämä vastaa kehyksen reunasta mitattuna EHP-100:n tapauksessa arvoa -1 mm ja EHP-125.n tapauksessa arvoa -5 mm. Tilavuusvirran mittaus suoritetaan mittauskoukun avulla kartion takaa.

Venttiilien säätö

  • Paine-eromittaus kuvan osoittamasta kohdasta
  • Säätö kiertämällä venttiilikaraa (nousu 1 mm / kierros)
  • Nollataso venttiilin kiinniasento

Venttiilin säätöasentoa muutetaan pyörittämällä kartiota myötä- tai vastapäivään. Yksi kierros vastaa 1 mm etäisyyden muutosta. Venttiilien ns. 0-asennossa kartio on kiinni kehyksessä. Mittaustulkilla mitattuna tämä vastaa kehyksen reunasta mitattuna EHP-100:n tapauksessa arvoa -1 mm ja EHP-125.n tapauksessa arvoa -5 mm. Tilavuusvirran mittaus suoritetaan mittauskoukun avulla kartion takaa.
